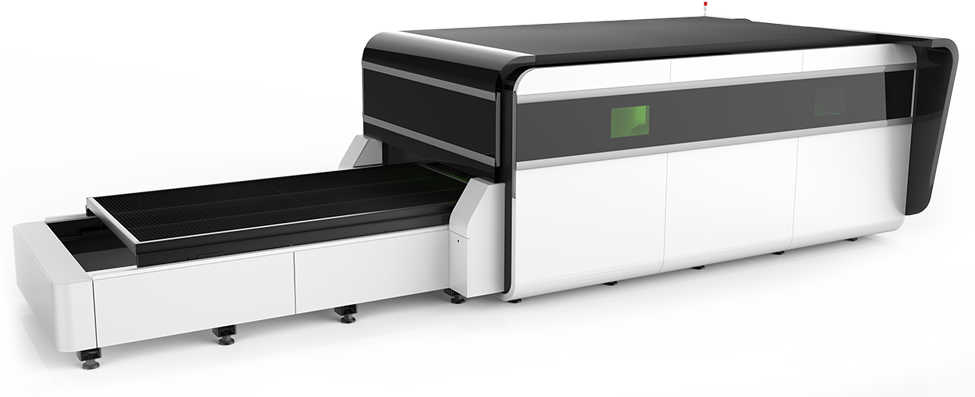

Table de découpe laser – Serie GA

Source laser

Nous vous proposons 2 marques de source laser :

• IPG (USA) le plus reconnus dans le monde, haut de gamme.
• Raycus (Chine) Meilleur rapport qualité prix

Tables échangeables

• La machine est capable compléter l’échange en 15s.
• Il adopte une plate-forme d’échange haute et basse.

Protection de l’opérateur par des barrières immatériels lors des mouvements

Poutre en aluminium d’aviation

• 1 ère génération poutres en acier Lourde, vitesse lente
• 2 ème génération : Poutre en aluminium peu solides et de faible résistance
• Poutre en aluminium d’aviation de 3 ème génération

L’aluminium d’aviation est fabriqué selon les normes aérospatiales. Il est fabriqué grâce à une presse de 4300 tons à moulage par extrusion. Apres le traitement, la solidité peut atteindre T6, ce qui est le nombre le plus grand parmi toutes les poutres. L’aluminium d’aviation a plusieurs avantages tels qu’une grande résistance, légèreté, résistance à la corrosion, faible densité et amélioration de la vitesse de coupe.

Châssis soudé rectangulaire segmenté

Avantages : La structure interne du châssis est faite en métal d’aviation.
Afin d’éviter la déformation l’intérieur du châssis est composé de renforcements pour augmenter la résistance à la traction et améliorer la stabilité du rail de guidage.

• Haute résistance, stabilité, précision, traction renforcée et garantie d’utilisation sans déformation pendant 20 ans；
• L’épaisseur de la paroi rectangulaire est de 10 mm.

Tête de coupe autofocus

• Sans mise au point manuelle (autofocus)

Le logiciel contrôle automatiquement la position de la lentille focale afin de percer et couper automatiquement les tôle de différentes épaisseurs. La mise au point automatique combinée au logiciel est10 fois plus rapides qu’une opération manuelle.

• Ajustement de la position focale

+10 ~mm –10mm, précision de 0.01mm

• Longue durée de vie

Le refroidissement par eau de la lentille de collimation et de la lentille focale réduit la température et augmente la durée de vie de la tête de coupe.

Transmission et précision

 Les machines laser de G.Weike, assemblent les crémaillères YYC de Taiwan, les moteurs de Yaskawa du Japon et les réducteurs de Newcarte Allemagne ou France.
La précision de positionnement de la machine peut atteindre 0.02 mm.
L’accélération de coupe de 1,5 G.

Les paramètres techniques
